رله شیشه ای 16 آمپر، 12 ولت DC، 8 پایه فیندر مدل 406190120000

  • ولتاژ تحریک رله: 12 VDC
  • جریان نامی کنتاکها: 16 A
  • وضعیت کنتاکتهای باز و بسته: 1NO+1NC
  • تعداد پایه: 8  عدد
  • سازنده: finder
  • ضمانت: 12 ماه گارانتی سازنده

تومان

ویژگی های محصول

  • حاوی 70 درصد الکل خالص
  • آنتی باکتریال و ضدعفونی کننده
  • بدون نیاز به آبکشی
  • قابل حمل
  • حاوی 70 درصد الکل خالص
  • آنتی باکتریال و ضدعفونی کننده
  • بدون نیاز به آبکشی
  • قابل حمل

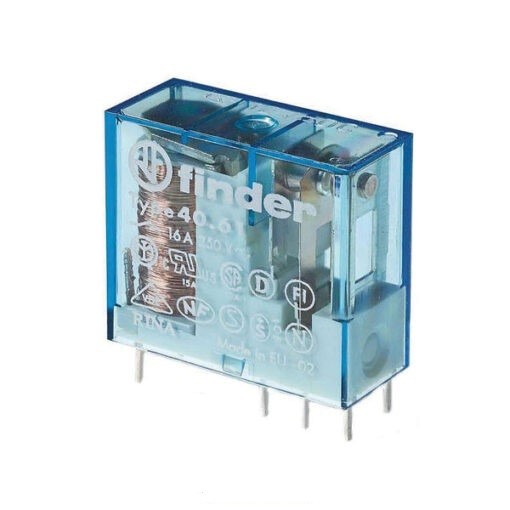

رله فیندر 406190120000 از نوع رله PCB مینیاتوری(کتابی) 16 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 12ولت DC است. این رله 8 پایه و دارای یک کنتاکت (یک باز و یک بسته مجزا) است که می‌توان مستقیم روی برد یا از طریق سوکت ۹۵۱۵ متصل کرد و از طریق سوکت ۹۵۰۵ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 40.61.9.012.0000 است. رنگ آبی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.

از خروجی کنتاکت رله فیندر ۴۰۶۱۹۰۱۲۰۰۰۰ می‌توان ۱۶ آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی الکترومغناطیسی و روشنایی کمتر از ۴ آمپر و برای بار موتوری حداکثر جریان‌کشی حدود ۱.۲ آمپر باید لحاظ گردد.

رله فیندر 406190120000 دارای 8 پایه است، که دو پایه آن برای تحریک بوبین و اعمال ولتاژ 12VDC است. سه پایه مربوط به کنتاکت خروجی رله است و دو به دو به پایه مجاور خود اتصال کوتاه است

قدرت کلیدزنی رله فیندر ۴۰۶۱۹۰۱۲۰۰۰۰

جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:

  1. برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
    • در ولتاژ 30VDC حداکثر جریان 16 آمپر
    • در ولتاژ 110VDC حداکثر جریان 300 میلی‌آمپر
    • در ولتاژ 220VDC حداکثر جریان 120 میلی‌آمپر
  2. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 4000 ولت‌آمپر را قطع و وصل کرد.
  3. برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 1000 ولت‌آمپر را قطع و وصل کرد.
  4. برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.55 کیلووات را می‌توان کنترل کرد.
