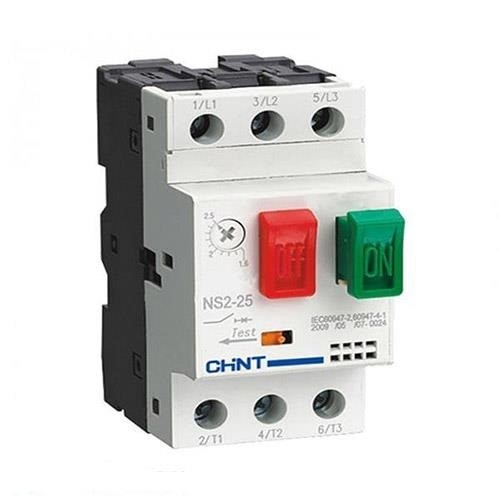

کلید حرارتی 1 تا 6.1 آمپر CHINT سری NS2-25

کلید حرارتی چانت NS2-25 1-1.6 تشکیل شده از فیوز مینیاتوری و بی متال هستند که با این قطعه می‌توانیم موتور را در برابر اتصال کوتاه و اضافه بار به صورت همزمان حفاظت نماییم. کلید‌ های حرارتی در صورت به وجود آمدن اتصال کوتاه یا اضافه بار الکترو موتور را از منبع قطع می‌کند.

 کلید‌های حرارتی یا به عبارت دیگر کلید‌های محافظ موتور که در اصطلاح تخصصی به کلید‌های MPCB معروفیت دارند ، از جمله کلید‌هایی هستند که قابل قطع زیر بار هستند و برای روشن و خاموش کردن الکترو موتور‌های سه فاز مورد استفاده قرار میگیرد.

اساس کار کلید حرارتی :

اساس کار این کلید بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است بدین معنا که بر اثر عبور جریان از بی متال ،دو فلز گرم می شوند و طول آنها افزایش می یابد. از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است . دو فلز با هم به سمت فلزی که ضریب انبساط طولی کمتری دارد خم می شود .در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود. در کنار کلید های حرارتی، تجهیزات کمکی،شامل کنتاکت های کمکی ،کنتاکت های خطا ، بوبین شنت و بوبین آندر ولتاژ استفاده می شود. با توجه به این که این کلیدها قابلیت حفاظت اتصال کوتاه را دارند در نتیجه دارای قدرت قطع های اتصال کوتاه متفاوت بسته به رنج جریانی کاری می باشند.

تفاوت کلید حرارتی با بی متال  :

کلیدحرارتی و بی متال از نظر کارایی تقریبا شبیه به هم هستند و وظیفه هردو حافظت در برابر تجهیزات صنعتی است . ولی تفاوتی که بین کلید حرارتی و بی متال است که میزان ضریب امنیت کلیدحرارتی بالاتر از بی متال می باشد .

• کاربرد کلید حرارتی در هنگام اتصال یا اضافه بار سه فاز مدار قدرت را قطع کرده و موتور خاموش می شود ولی بی متال مدار فرمان را قطع میکند
• کلید حرارتی در مدارت هم از جریان حرارتی و هم از جریان مغناطیسی محافظت میکند ولی بی متال فقط از جریان حرارتی محافظت می کند.
