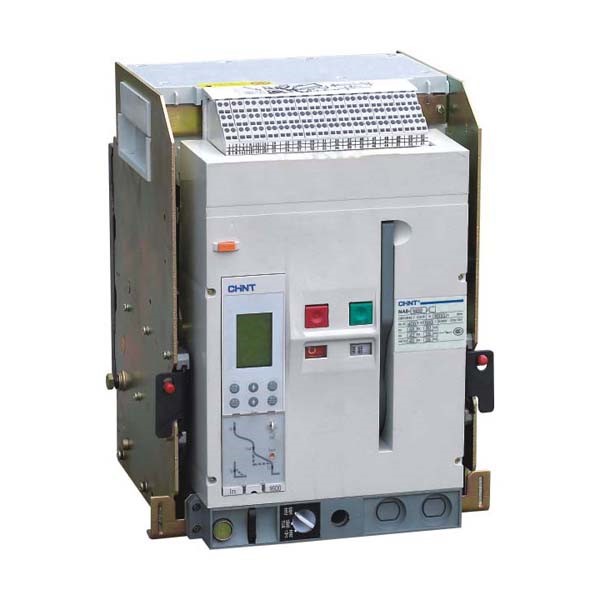

کلید هوایی 3 پل 2500 آمپر فیکس CHINT

این محصول یک کلید هوایی (ACB) از شرکت چینت می باشد. کلیدهای هوایی در شبکه های توزیع برق استفاده شده و برق خروجی از کلیدهای قدرت (دژنکتورها و سکسیونرها) وارد این کلیدهای هوایی شده و خروجی کلیدهای هوایی وارد کلیدهای اتوماتیک شده (MCCB) و به مصرف کننده های مختلف انتقال می یابند. در واقع کاربرد این کلیدها در تابلوهای توزیع اصلی در پست های برقی، کارخانجات، بیمارستانها، مجتمع های مسکونی و اداری بزرگ و … می باشد. به دلیل اینکه مکانیزم خاموش کردن جرقه حاصل از قطع و وصل این کلیدها در هوا انجام می گیرد(از گاز استفاده نمی شود)، به آنها کلیدهای هوایی گفته می شود. این کلید دارای حفاظت در مقابل اضافه بار، اتصال کوتاه و اتصال فاز به ارت می باشد. این کلید دارای یک صفحه نمایش بوده که پارامترهای مختلف (از جمله جریان نامی، جریان قطع، زمان قطع، جریان بار و …) روی آن نشان داده شده و دارای سلکتورهایی جهت تنظیمات جریان اضافه بار، اتصال کوتاه و زمانهای قطع می باشد. جریان نامی این کلید 2500 آمپر بوده و دارای سه پل می باشد. مکانیزم قطع و وصل این کلید موتوری بوده و و فنر داخل کلید توسط موتور داخل کلید شارژ می گردد و با زدن کلید استارت، کلید وصل و با زدن کلید استاپ کلید قطع می گردد. این کلید برروی تغذیه اصلی تابلو نصب می گردد. ظرفیت قطع این کلید 100 KA می باشد. این محصول دارای استاندارد IEC60497 و از کیفیت خوبی برخوردار است.

نکته دیگری که لازم است بدانید این است که کلیدهای هوایی از نوع CatB می باشند یعنی در صورتی که در آنها اتصال کوتاه اتفاق بیفتد و در محدوده تنظیمات هم باشد این کلید بلافاصله قطع نمی کند. به اندازه چند میلی ثانیه صبر می کند تا کلید پایینی قطع نماید ، اگر فیدر قطع نکرد این کلید مدار را قطع می کند (در CatA ها در زمان اتصال کوتاه بلافاصله کلید قطع می کند که ۹۰٪ کلیدهای اتوماتیک معمولی از این دسته اند). قیمت کلید هوایی چینت نسبت به مدل های مشابه بسیار پایین تر است چرا که ابعاد کوچکتری نسبت به آنها دارد لذا متریال کمتری نیز صرف ساخت آن شده است.
